詳情內容 二、形式：
我公司經過多年實踐推出清污能力強，水阻小、自動化程度高、運行安全可靠' 檢修維護方便的二次濾 網。其具體形式有：
網芯固定WE型外旋式二次濾網（見圖）和排污斗（網芯）旋轉EDF型負壓反沖式二次濾網。
1、WE外旋式二次濾網
A、結構特點
WE系列外旋式二次濾網為立式安裝，由殼體、網芯、蝶閥和排污閥 等組成。網芯采用不銹鋼制造' 排污口放水口、人孔門位置根據電廠實際 情況進行設計。
WE系列外旋式二次濾網的進水是從網芯外部流向網芯內部，循環冷 卻水中雜物被阻攔、積存在網芯外部周圍。當網芯內、外壓差達到一定值 時，將排污閥打開，并將蝶閥由全開位置轉到導向位置，使循環冷卻水在 網芯外圍沿切線方向急速旋轉流動，從而將積存在網芯外圍雜物沖刷掉， 然后匯集到排污管中排掉。當清污沖洗結束后，將蝶閥轉到全開位置，關閉排污閥。
c、主要技術參數
清污率：＞95%,水阻：＜300H20,網芯孔徑直徑：8.0mm
D、規格型號及尺寸
E、訂貨須知
(1)需方提供安裝形式(立式、臥式)、接管通徑、現場位置空間。
(2)循環水流量設計值。(3)循環水中雜質含量居多的是何種雜質。

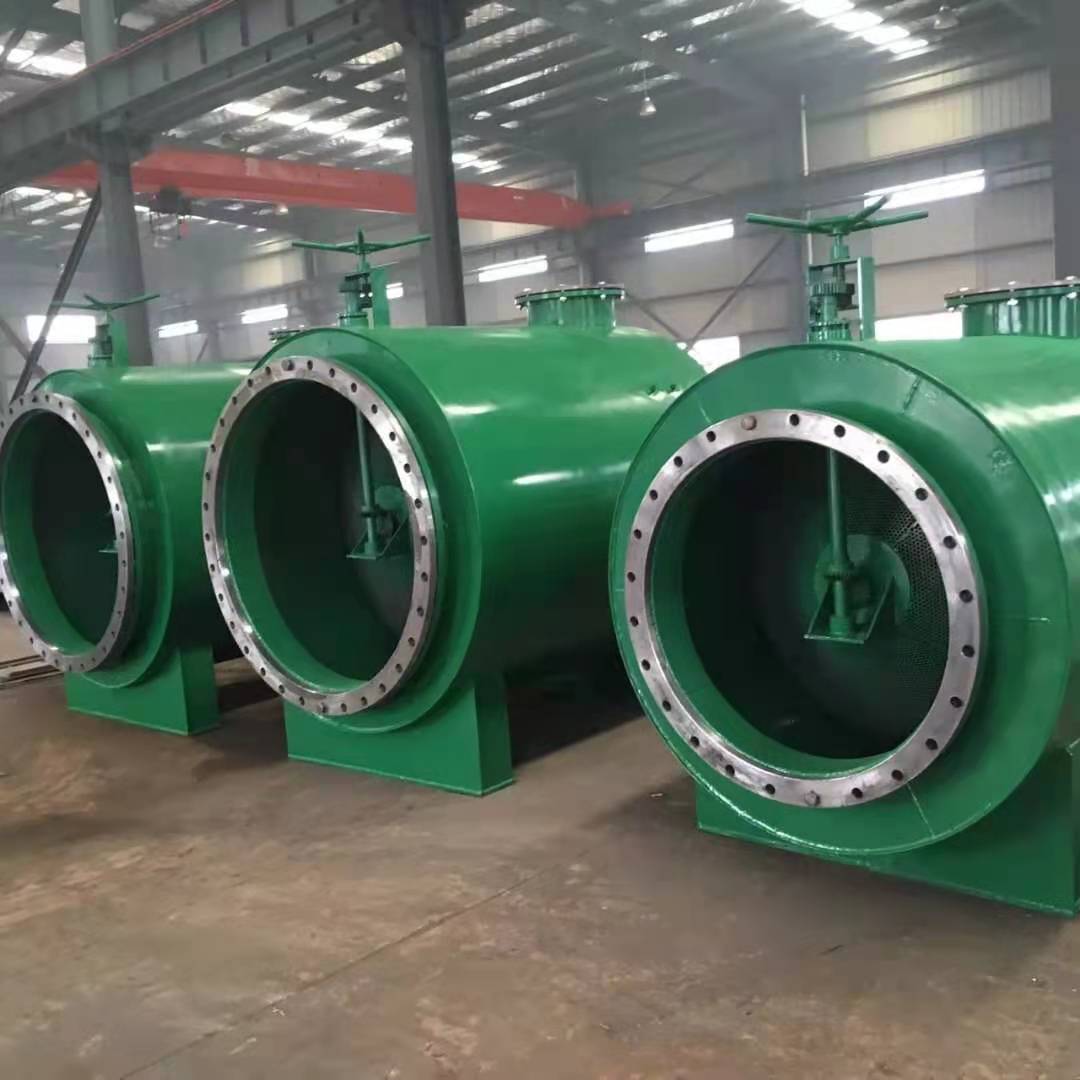

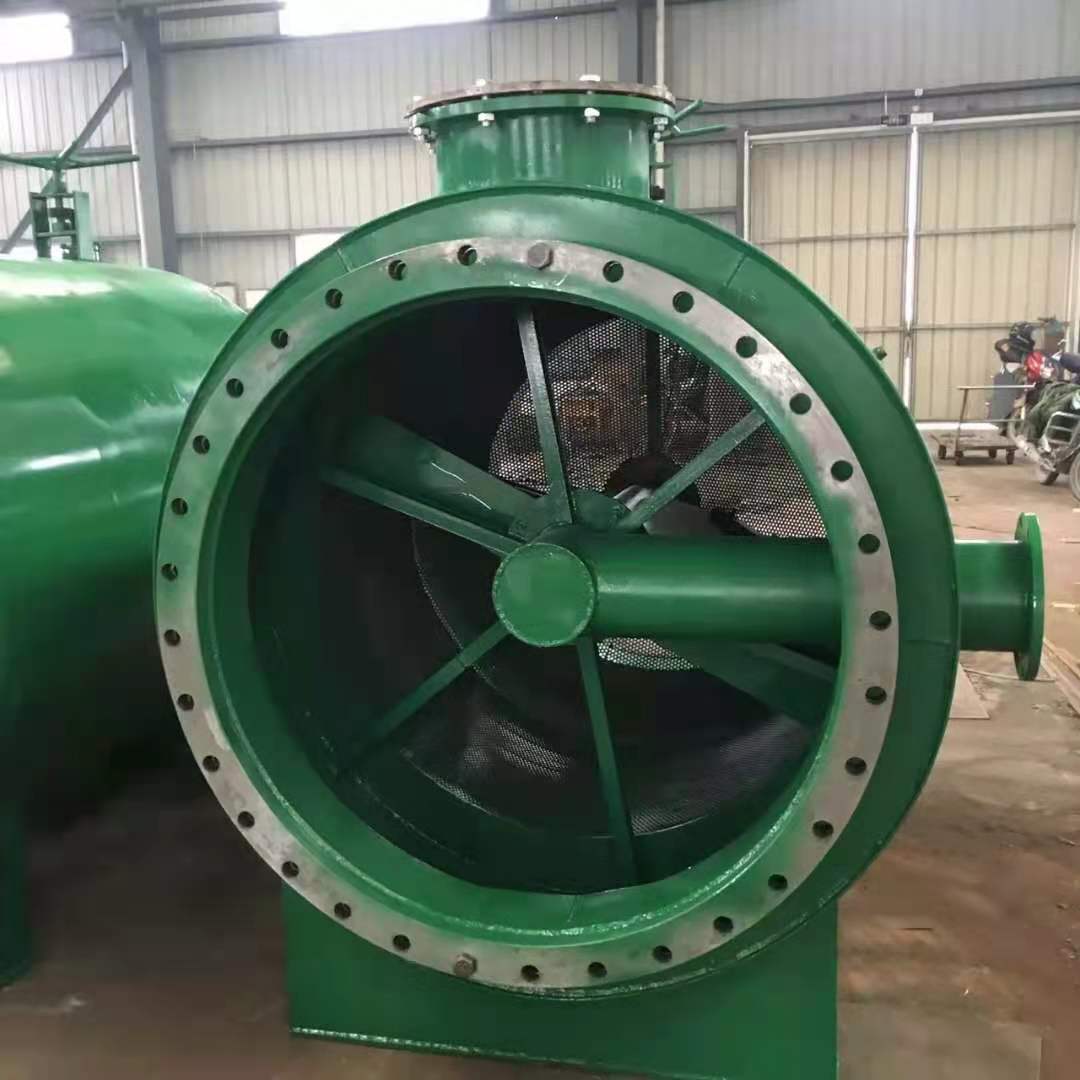

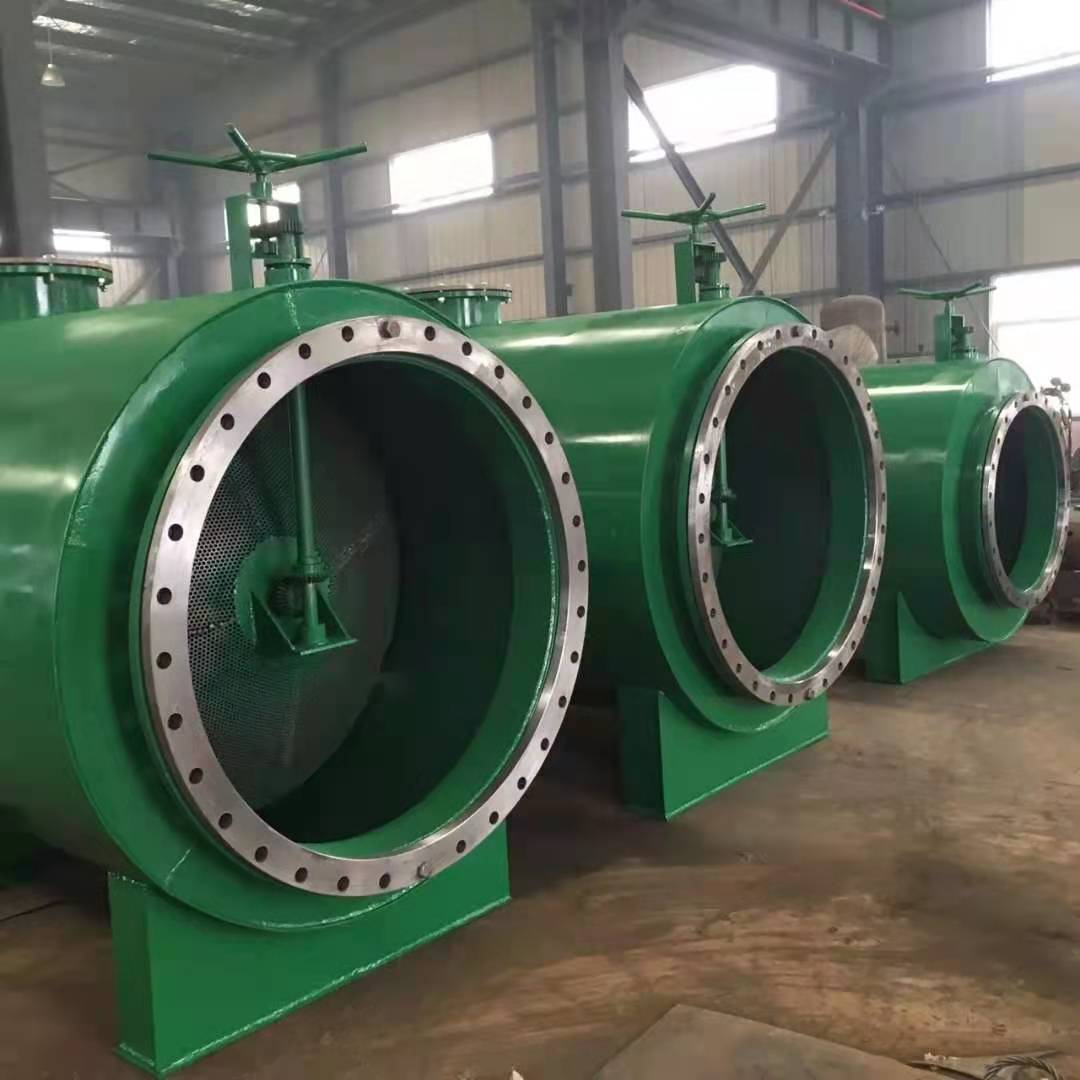

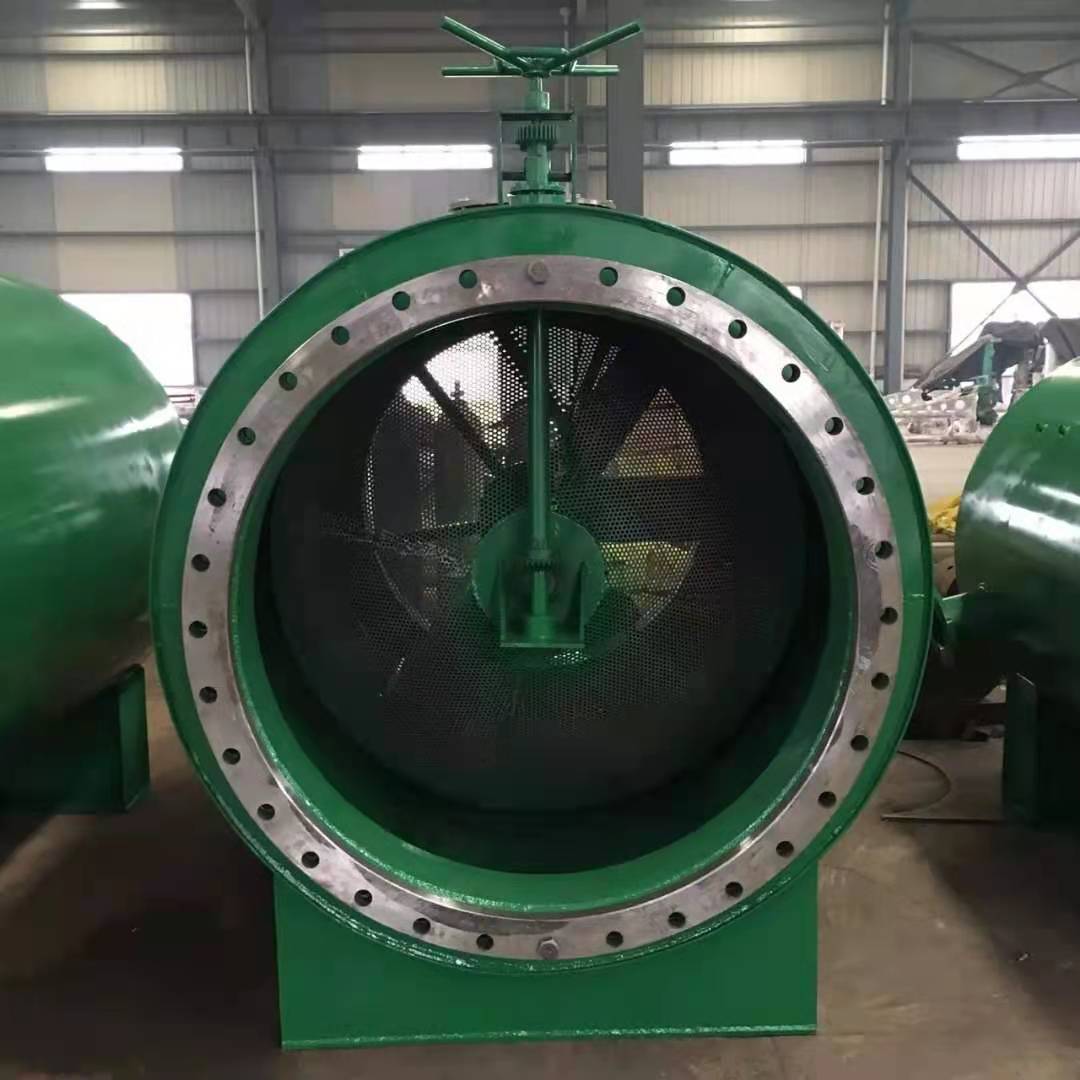

2、EDF型二次濾網
A、、結構特點：
它主要是由：殼體、不銹鋼網芯、傳動機構、減速機、排污閥門等 六個部件組成，有立式和臥式兩種。
B、工作原理
經過攔污柵和一次濾網過濾的循環水中仍含有不少懸浮物和泥沙等 雜質，經過循環水泵進入二次濾網再過濾，當水中懸浮物和泥沙等雜質 在濾網處附到一定數量時，濾網的內外水壓差增大到控制系統規定數值 時(一般為500mmH20柱)，自動控制系統動作、排污閥打開，排污斗 開始旋轉，附著的雜物被負壓反沖水反沖至被同時打開的排污閥排掉，待 內外壓差恢復到正常時(一般，300mmH2。柱)驅動機構自動關閉，排污 閥同時關閉，如此循環往復，從而完成過濾排污工作過程。同時二次濾 網可與DCS系統連接實現在線操作。

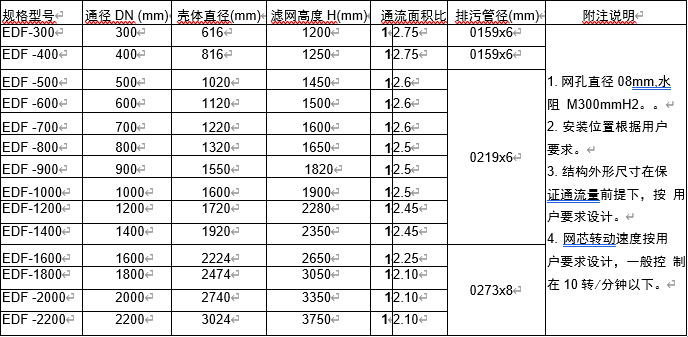

C、主要技術參數及性能
(1)主要技術參數
清污率：295%,水阻：M300mmH2。、網芯孔徑：8mm,二次濾網 一次反沖洗時間小于5分鐘，且一次清洗帶走的水量小于相應時間內額定 流量5%,執行(電力部標準DUT581-95T)。
(2)運行方式
二次濾網操作方式：手動操作和自動操作?四種運行方式
A、二次濾網差壓控制為：二次濾網前后設壓、差測量系統，當前后壓、差達到設定值時500mmH2。二次濾 網網芯內或外的排污斗(槽)在擺線針輪減速機驅動下，同步轉動，附在網芯內或外表面的雜物通過罩在網芯 內表面的排污斗(槽)，被網芯外或內流向網芯內或外部反沖水將其反沖入排污斗(槽)，然后進入排污管, 通過自動打開的排污閥排掉，排污時間結束，差' 壓測量系統再次檢測差壓值，當差壓值大于500mmH20時, 排污機構再次啟動，再次清洗，直至差' 壓低于設計值300mmH20時，減速機自動停止旋轉，排污閥自動關閉, 清洗結束。
B、二次濾網時序控制：列如：二次濾網設計8小時(可任意設定)自動清洗一次，清洗時無論差、壓是否 達到設計值，都自動啟動清洗，待清洗時間結束后，減速機停止工作，排污閥隨之關閉。時序控制時，差、壓 控制為停止狀態，相互不能同時運行。
C、就地控制：為方便現場就地調試工作，通過手動/自動控制切換，以及對排污閥、減速機方向進行調整。
D、在集中控制室通過單元機組DCS的操作，能遠程操作實現自動程序啟動和停止。
(4)訂貨須知
(1)提供安裝形式(立式、臥式)、接管通徑、現場空間位置
(2)循環水流量設計值
(3)循環水中雜質含量居多是雜質
程控柜
程控柜為膠球清洗專用設備，程控采用PLC可編程控制器，具有自動、手動控制功能。開關量輸入模塊 DI,開關量輸出DO。按工藝流程設備要求分組，主要按液位信號機PH信號自動控制設備，各設備的運行、備 用，狀態送到控制面板顯示。PLC負責點的采集、回路控制。使檢測更準確、到位，確保球的高效率回收，具 有遠程控制功能。
